仪器仪表

线材表面凹凸检测仪

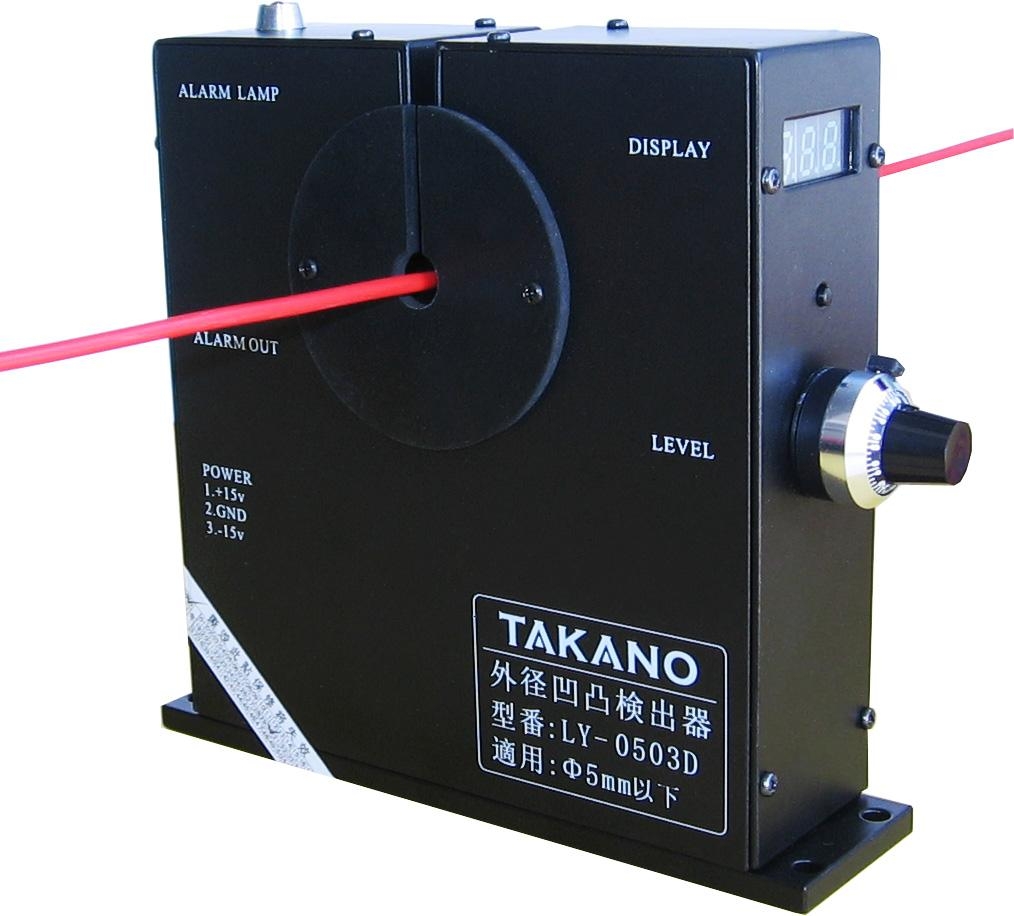

日本TAKANO(高野)线材凹凸检测仪中国唯一受权总代理!

日本TAKANO凹凸检测仪利用高精度的红外光学投影技术,在管状产品表面缺陷
检测中得到广泛应用,如光纤、陶瓷、电子线材、通信、电力电缆、金属管、玻 璃棒、塑料管、管道、水管等,或须检测表面变化的产品。

尤其在电线电缆行业中应用广泛,提高生产效率和质量的必备利器。
它有许多新的优点:
稳定的检测可靠性
安装灵活方便
机器轻巧坚固
操作简单易懂
对外界光线不敏感
报警器输出接口
维护保养简单
理论使用寿命可达无极限
数字显示检测到的缺陷次数(如果装备)

每秒扫描高达2000次;

过线速度:每分钟1.5千米以下;

连续不间断,非接触测试;

不受被测电线颜色,材质,振动影响测试精度;

带报警声和报警输出(可通过报警输出控制生产线停止运行);

可测:凸起、凹缩、斑点、破裂、叠接、突出的导线或纤维的表面缺陷。

型    号 LY-0503D LY-1003D LY-2003D LY-2503D LY-3503D LY-5503D
检测方向 3 3 3 3 3 3
检测方式 双微缝,近红外光非接触式连续测量
设定范围 0.002-0.999mm
适用线径 0.05-5mm 0.05-5mm 0.1-20mm 0.1-25mm 0.2-35mm 0.2-55mm
检测精度 设定值的±1%
微缝长度 8mm 12mm 25mm 35mm 38mm 60mm
微缝宽度 0.5mm
线    速 5M/Min-1500M/Min
警报输出 红色LED亮,报警常开接点闭合
报警时间 0.1S
使用温度 -5℃- +55℃
电    源 DC ±15V
功    耗 10W 10W 15W 20W 25W 35W
外形尺寸 W150*H142*D40 W150*H142*D40 W150*H140*D40 W300*H246*D40 W300*H246*D40 W383*H338*D75
重    量 0.8Kg 0.8Kg 2.0Kg 4.0Kg 4.0Kg  5.0Kg


OREGON欧西亚TR118定时器

欧西亚OREGON TR118双通道定时器

大屏幕显示两通道倒计时/正计时定时器,并附有时钟功能。

·使用六位数字显示计时和时间的小时,分,秒。

·当计时器倒计时至零后定时器自动正向计时。

·计时最多为99小时,59分,59秒。最小分辨率为1秒。

·倒计时至零后,响闹1分钟。

·有记忆功能,记忆上次设置的倒计时时间。

·附有可折叠的立架。

·附有可固定在金属表面的磁铁。

 全国联保,享受三包服务,一年质保。

100%原装正品,库存充足,开心批发价!

OREGON欧西亚THG312室内温湿度计

THG312大屏幕室内外温湿度计:
1、大屏幕显示。
2、可显示室内、外温度和室内相对湿度。
3、提供包括温度/、湿度的室内环境参考(舒适指示)。
4、有存储功能,可显示温度和相对湿度的历史最高和最低值。
5、具有温度补偿功能,可不受温度影响,精确测量相对湿度。
6、可选择摄氏或华氏单位显示温度。
7、可挂在墙上或摆放于桌上。
8、显示和主要功能:室内/室外温度标志;室内/室外温度读数;舒适度标志;室内相对湿度标志。

技术参数:

型号 THG312温湿度计

工作温度 0℃~50℃(32℉~122℉)
测温范围(室内) 0℃~50℃(32℉~122℉)
测温范围(室外) -50℃~70℃(-58℉~158℉)
温度精度 上下1℃(2℉)
湿度测量范围 25%~95%
湿度精度 1%
探头连接线 3m
尺寸 115(长)×107(宽)×20.5(厚)mm
重量 174克(不含电池)

敬告:市面上THG312绝大部份都是假货,请买家注意辨别!

THG312温湿度计真假辨别:
1、原装THG312温湿度计打开包装盒可以闻到清清的檀香味(假货没有);
2、原装THG312温湿度计有说明书、合格证和保修卡(假货只有说明书);
3、原装THG312温湿度计内包装塑料袋有循环使用标志(假货没有)。

OREGON欧西亚RMR203HG温湿度计

新款OREGON RMR203HG多功能温湿度计代替欧西亚THG312 JB913R 比以前两款的款式更好看,便用更方便!
多功能温湿度时间显示器
功能:

 室内外温度显示
 室内外湿度显示
 冰冻报警功能
 时间及日历显示
 红色背光灯
技术参数:

型号 RMR203HG温湿度计

工作温度 0℃~50℃(32℉~122℉)
测温范围(室内) 0℃~50℃(32℉~122℉)
测温范围(室外) -50℃~70℃(-58℉~158℉)
温度精度 上下1℃(2℉)
湿度测量范围 25%~95%
湿度精度 1%
探头连接线 3m
尺寸 115(长)×107(宽)×20.5(厚)mm
重量 174克(不含电池)

卖点:小巧圆滑的外型设计可随意摆放在办公桌上或是家里的任何一个角落,室内外温湿度显示功能帮助您时时了解自己身边的环境情况


OREGON欧西亚RAR381

OREGON欧西亚RAR381温度表

  • 可测室内外温度,可接3个传感器
  • 带冰冻提示功能,
  • 有最高/最低温度闹铃提醒功能
  • 可显示时间、日期
  • 工作温度 0℃~50℃(32℉~122℉)
  • 测温范围(室内) 0℃~50℃(32℉~122℉)
  • 测温范围(室外) -50℃~70℃(-58℉~158℉)
  • 温度精度 上下1℃(2℉)

1 、 Fluke 115C 现场维护技术人员用万用表



为电气技术人员设计,由福禄克公司制造

    供现场维护技术人员使用的紧凑型真有效值仪表。Fluke 115C 是用于广泛的电气和电子测试应用的解决方案。

另外还有 Fluke 114 电气测量万用表、带温度和微安测量功能的 Fluke 116C HVAC 万用表以及带非接触式电压测量功能的电工用 Fluke 117C 万用表。



 Fluke 115C

特性:

  • AutoVolt:自动选择交流/直流电压
  • 白色 LED背光照明 即使在光线较弱的位置也能有效读数
  • 电阻和连续性
  • 最小值/最大值/平均值测量功能,记录信号波动情况
  • CAT III 600 V 安全等级

    安全标准符合性

       所有输入的保护都符合 CE、IEN61010-1 CAT III 600V。通过 UL、CSA、TÜV 和 VDE 认证。

  • 技术规格
    任意端子和地之间的最大电压
      600v
    浪涌保护
      6 kV 峰值,根据 IEC 61010-1 600 V CAT III;污染等级 2
    显示
    数字: 6000 字,更新速度 4/秒
    柱状图
      33 段,更新速度 32/秒
    工作温度
      "-10 °C 至 50 °C
    储存温度
      "-40 °C 至 + 60 °C
    电池类型
      9 V 碱性电池,NEDA 1604A/ IEC 6LR61
    电池寿命
      400 小时(典型值),无背光照明

    准确度技术规格
    直流 mV
    量程: 600.0 mV
    分辨率: 0.1 mV
    准确度: ±([% 读数] + [字]):2.0% + 3
    直流 V
    量程/分辨率: 6.000 V / 0.001 V
    量程/分辨率: 60.00 V / 0.01 V
    量程/分辨率: 600.00 V / 0.1 V
    准确度: ± ([读数的 %] + [位数]):0.5% + 2
    自动电压选择
    量程: 600.0 V
    分辨率: 0.1 V
    准确度: 2.0 % + 3(直流,45 Hz 至 500 Hz);4.0 % + 3(500 Hz 至 1 kHz)
    毫伏交流1 真有效值
    量程: 600.0 mV
    分辨率: 0.1 mV
    准确度: 1.0 % + 3(直流,45 Hz 至 500 Hz);2.0 % + 3(500 Hz 至 1 kHz)
    交流 电压1 真有效值
    量程/分辨率: 6.000 V / 0.001 V
    量程/分辨率: 60.00 V / 0.01 V
    量程/分辨率: 600.0 V / 0.1 V
    准确度: 1.0 % + 3(直流,45 Hz 至 500 Hz);2.0 % + 3(500 Hz 至 1 kHz)
    连续性
    量程: 600 Ω
    分辨率: 1 Ω
    准确度: 声音报警器 < 20 Ω 时接通,> 250 Ω 时关闭;检测 500 μs 或更长时的开路或短路。
    电阻
    量程/分辨率: 600.0 Ω / 0.1 Ω
    量程/分辨率: 6.000 kΩ / 0.001 kΩ
    量程/分辨率: 60.00 kΩ / 0.01 kΩ
    量程/分辨率: 600.0 kΩ / 0.1 kΩ
    量程/分辨率: 6.000 MΩ / 0.001 MΩ
    准确度: 0.9 % + 1
    量程/分辨率: 40.00 MΩ / 0.01 MΩ
    准确度 1.5 % + 2
    二极管测试
    量程/分辨率: 2.00 V / 0.001 V
    准确度: 0.9% + 2
    电容
    量程/分辨率: 1000 nF / 1 nF
    量程/分辨率: 10.00 μF / 0.01 μF
    量程/分辨率: 100.0 μF / 0.1 μF
    量程/分辨率: 9999 μF / 1 μF
    量程/分辨率: 100 μF 至 1000 μF
    准确度: 1.9% + 2
    量程/分辨率: > 1000 μF
    准确度: 5% + 20%
    LoZ 电容
    量程: 1 nF 至 500 μF
    准确度: 10 % + 2(典型)
    AC amps 真有效值(45 Hz 到 500 Hz)
    量程/分辨率: 6.000 A / 0.001 A
    量程/分辨率: 10.00 A / 0.01 A
    准确度: 1.5% + 3
      20 A 连续过载,最长 30 秒
    DC amps
    量程/分辨率: 6.000 A / 0.001 A
    量程/分辨率: 10.00 A / 0.01 A
    准确度: 1.0% + 3
      20 A 连续过载,最长 30 秒
    Hz(V 或 A 输入)2
    量程/分辨率: 99.99 Hz / 0.01 Hz
    量程/分辨率: 999.99 Hz / 0.1 Hz
    量程/分辨率: 9.999 kHz / 0.001 kHz
    量程/分辨率: 50 kHz / 0.01 kHz
    准确度: 0.1% + 2

    注:
    1) 所有交流电压均在量程的 1 % 至 100% 范围内。 由于未规定低于量程 1 % 的输入电压,因此当测试线从电路上断开连接,或者两条测试线接在一起而发生短路时,此仪表或其他真有效值仪表显示非零读数是正常的。 对于电压测量而言,当 4000 位时,峰值系数 ≤ 3;当满度时,峰值系数线性下降至 1.5。 交流电压是交流耦合的。 自动电压 LoZ 和交流 mV 是直流耦合的。
    2) 频率是交流耦合的,对于交流电压而言,频率为 5 Hz 到 50 kHz。

    机械和一般技术规格
    尺寸
    高: 3,8 cm (1.5")
    长: 15.875 cm (1.25")
    宽: 5.6 cm (2.203")
    重量
      0.607 kg (1.34#)
    保修
      3 年

    2 、 Fluke 17B和15B新型数字万用表



    名称 Fluke 15B Fluke 17B
    温度测量   ·
    频率与占空比测量   ·
    相对模式   ·
    基本直流准确度 · ·
    4000字显示 · ·
    自动与手动量程 · ·
    显示保持功能 · ·
    二极管测试与蜂鸣 · ·
    牢固护套 · ·
    IEC1010-1:CATI1000V,CATⅡ600V,CATⅢ300V · ·
    自动关机 · ·
    易于更换电池设计 · ·
    一年保修 · ·
    500小时电池使用时间 · ·



    技术指标
    Vac
    量程 0.1mVto1000V
    最好准确度 ±(1.0%+3字)
    频响 40Hzto500Hz
    Vdc
    量程 0.1mVto1000V
    最好准确度 ±(0.5%+3字)
    Ohms
    量程 O.1Ωto40MΩ
    最好准确度 ±(0.5%+2字)
    Aac
    量程 O.1µAto10A
    最好准确度 ±(1.5%+3字)
    频响频响频响 40Hzto200Hz
    Adc
    量程 O.1µAto10A
    最好准确度 ±(1.5%+3字)
    电容
    量程 0.01nFto100µF
    最好准确度 ±(2.0%+5字)
    频率与占空比1
    量程 10Hzto100KHz
    最好准确度 ±(0.1%+3字)
    温度测量1
    量程 -55℃to400℃
    最好准确度 ±(2.0%+1℃)

    1 仅适用于 Fluke 17B

    机械和一般技术规格
    尺寸
      180mm高×89mm宽×51.5mm长(带有皮套)
    重量
      425克

    3 、73/77 系列 III 数字多用表



      全能的工具

    Fluke 73 和 77型数字多用表是福禄克产品的重要组成部分。经多年的使用,它们已经成为大量专业人员的首选工具。Fluke 73和77适用于各种领域的测量,是真正的“全能”工具。74 III型非常适合于各种电子应用领域,具有“经典”的70系列设计风格,带有可拆除的防护套;77 III型具有工业应用领域所需的全部特征和功能,其符合人体工程学的外壳集成了防护套。这两款型号均为终身质保。





    • 0.3%的基本准确度
    • 3200字的分辨率
    • 数字显示屏,带有模拟指针
    • 手动和自动量程
    • 自动接触保持
    • 电阻、通断和二极管测量
    • 符合人体工程学的外壳设计,带有防护套(Fluke 77型)
    • 可拆除式防护套的“经典”设计(Fluke 73 III型)
    • 休眠模式,延长电池使用时间
    • 终身质保









    技术规格
    直流电压
    最大电压:
      Fluke 73: 600V
      Fluke 77: 1000V
    基本准确度: 0.3%
    最大分辨率: 0.1 mV
    交流电压
    最大电压:
      Fluke 73: 600V
      Fluke 77: 1000V
    基本准确度: 2%
    最大分辨率: 1 mV
    直流电流
    最大电流: 10 A
    最大分辨率: 0.01 mA
    基本准确度: 1.5%
    交流电流
    最大电流: 10 A
    最大分辨率: 0.01 mA
    基本准确度: 2.5%
    电阻
    最大电阻: 32 MΩ
    基本准确度: 0.5%
    最大分辨率: 0.1 Ω

    环境技术指标
    工作温度
      0°C 至 +50°C
    储存温度
      -40°C 至 +60°C
    湿度(非凝结)
      0% - 90% (0°C - 35°C)
      0% - 70% (35°C - 50°C)
    操作海拔高度
      2000 m

    安全特性
    过压保护类别
    Fluke 73 III: EN 61010-1 ,600 V CAT II
    Fluke 77 III: EN 61010-1 ,600 V CAT III/1000V CAT II
    认证
      UL、CSA、TÜV 认证

    机械和一般技术规格
    尺寸
    Fluke 73 III: 166 x 75 x 28 mm
    Fluke 77 III: 190 x 89 37 mm
    重量
    Fluke 73 III: 340 g
    Fluke 77 III: 365 g
    保修
      终身质保
    电池寿命
    碱性电池: ~2000 小时,典型值
    震动和振动
      Per MIL-T-PRF 28800F Class III

    台式数字万用表
    KEITHLEY2000 型数字多用表


    主要特点及优点:

        •     13种内置测量功能
        •     在4½时可达2000 读数/ 秒
        •     多种扫描卡选件,支持多点测试
        •     IEEE-488 和RS-232 接口
        •     与 Fluke 8840/42 命令兼容



    2000型6½数字多用表是一款快速、精确和高可靠性的仪器,并且易学易用,价格实惠。它具有很宽的测量量程和很高的精度- DC 电压从100nV 到1kV(90 天基本准确度为0.002%),DC 电阻从100 µΩ 到100MΩ(90 天基本准确度为0.008%)。2000 表提供了出色的测量速度, 在六位半时通过IEEE - 488 总线可达到50 个读数/ 秒,在4½时最快可以达到2000 读数/ 秒,存储在内部的1024 个读数的缓存器中,是快速测量的 极佳选择。2000表有13 种测量功能,包 括直流电压/ 电流、交流电压/ 电流、2 线/4 线电阻、频率/ 周期、dB/dBm, 及温度、导通、二极管测量功能。

    Agilent 34401A 台式数字万用表

    产品特点:
    * 1000V最大输入
    *15 ppm 基本直流精度(24小时)
    *512读数存储器
    *2SCPI标准命令
    *6 1/2 位数字分辨率
    *直流电压精度为:1 年 0.0035%,交流电压精度为:1 年0.06%
    *12种测量功能,外加极限测试和最小/最大/平均值测量功能
    *真有效值 (RMS) 交流电压和电流模式
    * GPIB 总线上每秒可得到 ASCII 格式的 1000 个读数
    * RS-232 和 GPIB 标准, 可选 USB
    Agilent 34401A数字万用表以异乎寻常的经济价位建立了价格/性能的新标准,可以提供61/2数字分辨率、每秒钟1000个读数和15ppm的基本直流精度。34401A是满足你当前和今后需要的性能优良、适用面广的数字多用表。

    量程
    分辩率:6

    准确度:1(ac电压的频率)

    ±(读数的%+满度的%)

    直流电压 100m V
    1V
    10V
    100V
    1000V

    100n V
    1
    μ V
    10
    μ V
    100
    μ V 1μ V

    输入电阻
    0.0050+0.0035
    0.0040+0.0007
    0.0035+0.0005
    0.0045+0.0006
    0.0045+0.0010


    10MW
    >10/GW 10MW>10/GW 10MW>10/GW
    10MW
    10MW

    真有效值交流电压
    100mV
    量程



    1V750V量程

    3Hz-5Hz
    5Hz-10Hz
    10Hz-20KHz 20KHz-50KHz 50KHz-100KHz 100KHz-300KHz

    3Hz-5Hz
    5Hz-10Hz
    10Hz-20KHz 20KHz-50KHz 50KHz-100KHz 100KHz-300KHz

    1.00+0.04
    0.35+0.04
    0.06+0.04
    0.12+0.04
    0.60+0.08
    4.00+0.50

    1.00+0.03
    0.35+0.03
    0.06+0.03
    0.12+0.05
    0.60+0.08
    4.00+0.50



    电阻
    100
    Ω
    1K
    Ω
    10K
    Ω
    100K
    Ω
    1M
    Ω
    10M
    Ω
    100M
    Ω


    100m
    Ω
    1m
    Ω
    10m
    Ω
    100m
    Ω
    1
    Ω
    10
    Ω
    100
    Ω


    0.010+0.004
    0.010+0.001
    0.010+0.001
    0.010+0.001
    0.010+0.001
    0.040+0.001
    0.800+0.010

    电流源
    1m A
    1m A
    100
    μA
    10
    μA
    5
    μA
    500
    μA
    500
    μA

    直流电流

    10m A -3A 量程

    交流电流

    1A -3A 量程

    频率和周期

    3Hz(0.333s)-300k Hz(3.33μs)

    连续性测试

    1KΩ量程,阈值变化范围1Ω-1KΩ

    二极管测试

    IV量程, 1m A测试电流

    数学运算功能

    消零,最小值/最大值/平均值,dBm,dB,极限测试

    其它功能

    自动读数保持,512个读数存储,直流电压比

    最大输入

    直流和交流电压 1,000Vdc,750Vrms ac 直流和交流电流 3A ,<250V,双熔丝

    冲击和振动

    符合MIL-T-28800,III,5

    电源

    100/120/220/240V,45-65Hz,360-440Hz

    重量

    3kg (6.5Ibs)

    尺寸

    103.6mmH×254.4mmW×374mmD

    保修期

    3

    ESCORT 3146A
      速5/秒(40,000),快速20/秒(4,000)
    red-c.JPG (2904 bytes) 直流电流,交流电流量程从12mA,120mA,1.2A到12A解析度可达100nA
    red-c.JPG (2904 bytes) 交流电及交流 + 直流电真有效值测量,交流电压20hz-100Khz 带宽,交流
      电流20Hz-10KHz带宽

    标准配件
        3145A)
    red-c.JPG (2904 bytes) 62-25026-3U 备用 2A/250V 大电流保护电阻丝(ESCORT 3146A /
        3155A)
    red-c.JPG (2904 bytes) 62-25031-1 Spare 备用 250mA/250V 大电流保护电阻丝(ESCORT
        3145A)

    选购配件
        3155A)
        3146A/3145A)
        3136A)
    red-c.JPG (2904 bytes) RK-01 ESCORT 3146A/3145A/3136A 用基架固定架工具包
    red-c.JPG (2904 bytes) TL-31 10A/1000V尖型测试棒(ESCORT 3146A / 3145A /
        3136A不适用)
    red-c.JPG (2904 bytes) 62-25038-1U 1A/250V大电流保护电阻丝(ESCORT 3136A





    六位半台式万用表




    全新机种:M3500A
    解析度:六位半.
    三色双排显示:5X7VFD点距阵,三色,双排显示器.
    高速度:量测及传输速度皆科技达到每秒2000祯读值(以4位半为基准)。
    人性化介面:内建USB传输界面 ,及GPIB(选购)
    高精确度:(24小时量测误差值%)。
    DC Voltage:± 0.0015%
    AC Voltage:± 0.04%
    高灵敏度:
    DC电压:0.1µV
    电阻:100µ
    AC量测范围:3HZ~300KHZ.
    高容量记忆体:最高可储存储2000笔读值.
    全方位测量及运算功能
    19种测量及数学运算功能。
    温度测量:支持热电偶(THERMOCOUPLES)及RTDS两种温度测量。其中THERMOCOUPLES可以支援E,J,K,N,R,S,T等七种感知器。
    多种免费应用软件:应用软件可以支援MATLAB®及多种LABVIEW®让使用者可以从PC端控制测量。
    另外有PT—TOOL可以取得量测数值并直接输入Excel或Word作分析,运算。而PT—Link更可以独立运作无须EXCel或Word搭配

    台式数字万用表
    5、ESCORT 3136A
    功能及特点
      ,最大直流电压可测值1200V,1000V量程出现音频警报
      1000V,750V量程出现音频警报
    red-c.JPG (2904 bytes) 直流电流,交流电流 6 种备选量程从 500μA,到 5A、10A,解析度可达10nA
    red-c.JPG (2904 bytes) 交流电及交流 + 直流电真有效值测量,交流电压 30hz-100Khz 带宽,交流
      电流 30Hz-20KHz 带宽

    标准配件
        3145A)
    red-c.JPG (2904 bytes) 62-25026-3U 备用 2A/250V 大电流保护电阻丝(ESCORT 3146A /
        3155A)
    red-c.JPG (2904 bytes) 62-25031-1 Spare 备用 250mA/250V 大电流保护电阻丝(ESCORT
        3145A)

    选购配件
        3155A)
        3146A/3145A)
        3136A)
    red-c.JPG (2904 bytes) RK-01 ESCORT 3146A/3145A/3136A 用基架固定架工具包
    red-c.JPG (2904 bytes) TL-31 10A/1000V尖型测试棒(ESCORT 3146A / 3145A / 3136A
        不适用)

    Digital TachoMeter接觸式 / 光電反射式 轉速計(周速計)

    DT-105N 日製 SHIMPO 接觸/非接觸兩用轉速計 V399 pictures 日製 SHIMPO 接觸/非接觸兩用轉速計
    產品編號 規 格
    DT-105N LCD 顯示 接觸式
    DT-205N LCD 顯示 非接觸式
    DT-205NC-1 PH-100A/200LC/205NC用 周速環
    DT-205NC-2 DT-205NC用鋁接頭
    Size : 41(φ) x 51(H)mm
    DT-207NC LED 顯示 兩用式





    DT-2234B 光電反射式轉速錶 V304 圖片

    DT-2234B

    Lutron 光電反射式轉速錶
    5位數液晶顯示器. 0.4"LCD
    測定範圍: 5 - 99,999rpm
    測定精度: ±(0.05% + 1 digit)
    測試距離:5~15公分.最遠30公分
    可記憶最大值,最小值,及最後讀值
    電源供應: 1.5Vx4(UM-3,3號電池)
    Size : 190(L) x 72(W) x 37(H) mm
    內附反光貼紙x1(寬1.5mm, 全長60mm)





    RM-1500 光電接觸兩用式轉速計(+RS-232) V331 圖片 PROVA 光電接觸兩用式轉速計(+RS-232)
    (接觸式套件為選購)

    產品編號 規 格
    RM-1500 光電式轉速計 100000rpm
    RM-1501 光電轉速計100000rpm(+RS-232)
    RM-1502 RM-1500/1501 專用接觸式套件

    測定範圍: 10 - 100000rpm, Auto-range
    測定精度: ±(0.01% + 1 digit)
    顯 示 器: 5位 LCD





    RM-1000 光電反射式轉速計 V331 圖片

    RM-1000
    PROVA 光電反射式轉速計

    測定範圍: 10 - 100000rpm
    測定精度: ±(0.01% + 1 digit)
    顯 示 器: 5位, 0.4"LCD
    Measuring distance : 50mm~200mm
    Max distance : 300mm

















    UV Meter    UV紫外線光強度計

    V304 picture UV-340

    UVM-340
    Lutron 紫外線光強度計
    顯 示 器:三位半數字,最大值1999
    感應器波長:290~390nm(UVA&UVB)
    感應器強度:0~1999μW/cm².
    測量範圍:10~19990μW/cm².
    取樣時間:約0.4秒
    分離式測棒設計,方便操作測量.
    適用範圍廣泛(不可見光量測),適用於陽光監測,紫外線
    燈具測量,曝光機測量,實驗室設備及醫
    療設備檢測使用……等.
    Size : 131(L) x 70(W) x 25(H)mm / 220g









    V304 UVA-365 UVC-254 Lutron 紫外線光強度計(RS-232)
    超大 LCD 螢幕, 資料一目了然
    分離式測棒設計,方便操作測量.
    獨特 UV sensor 具自動過濾校正功能
    紫外線強度測量範圍 : 199.9μW / 1.999mW / 19.99mW/cm²
    最大最小讀值紀錄, 讀值鎖定功能
    自動關機省電模式, RS232 介面
    電源供應 : DC 9V 電池 (PP3)
    尺寸 / 重量 : 180 x 72 x32mm / 335g
    適用範圍廣泛,可見光量測.
    RS-232傳輸線及軟體為選購品(Link..)
    產品編號 波長
    UVM-365 中心波長 365mm (防曬)
    UVM-254 中心波長 254mm (殺菌)













     YF2006专业袖珍照度计



    产品简介:
    YF2006专业袖珍照度计具有集成度高、功耗低、测试精度高等优点,特别适合照明专家现场测试,是广场、体育馆、候车(机)大厅等工业和商业现场专业照度测量的最佳选择,符合国际和国内标准。

    技术特性:
    测量范围宽,可程控电子量程,超量程自动提示
    具备测量数据保持功能
    严格V(λ)修正和余弦校正
    精度等级:一级或二级
    功耗低,电量不足自动指示






    PHOTO-2000AH自动安平照度计

    产品简介:
    PHOTO-2000AH自动安平照度计主要用于广场、展览大厅、体育场馆、候机大厅等大型公共建筑照明的照明效果评价。

    技术特性:
    用于测试有倾斜度的表面的垂直照度
    多量程自动切换
    零点稳定,精度、稳定度高
    极好的V(λ)修正和余弦校正的光度头
    RS-232串行通讯功能






    PHOTO-2000μ微光照度计

    产品简介:
    国际领先的微光检测技术,微光探测能力达0.0000000lx

    技术特性:
    测量微光照度
    测量范围:0.01μlx-1000mlx
    多量程自动切换
    高水平的V(λ)探头修正
    用户可通过键盘定标,校零
    RS-232串行通讯

    小知识:
    通常照度计可分为强光照度计 (0.1lx~200,000lx常用)、弱光照度计 (0.001lx~2000lx)和微光照度计 (1μlx~1lx)。远方独创测光技术为世界微光测试拓展了近2个数量级,即0.00000001lx。






    UV-2000Z多波段紫外辐照度计

    产品简介:
    专为紫外辐射照度测试而设计。国际先进紫外测量技术,克服长期以来国内紫外测量技术误差大,复现性差,探测器长期衰减大等缺点,具备灵敏度高,余弦修正好,长期稳定性高,精度好等优点,满足各项国际和国内标准。已被广泛应用于紫外光源、印刷、医疗、卫生、生物生长、验钞、消毒杀菌等行业。用户可根据实际需要选择不同波段探测器,从而实现不同测试要求。极高灵敏度UV探头可为客户订制。

    技术特性:
    测量范围宽:0.01~1.9999×105μW/C㎡ or mW/㎡
    测量精度:±5%(相对于国家计量院NIM量传标准或CIE探测器相对于美国NIST量传标准)
    用户根据要求选择合适波段探测器,完全满足国际和国内相关标准要求:
    CIE UVA(315nm~400nm)
    CIE UVB(280nm~315nm)
    CIE UVC(220nm~280nm)
    CIE UVBC(185nm~315nm)
    CIE UVBC1(160nm~315nm)
    UVAO(375nm~475nm)
    UV365(λp=365nm)
    UV310(λp=310nm)
    UV297(λp=297nm)
    UV254(λp=254nm)
    ……
    零点稳定,测试、稳定度高
    用户定标及校零功能
    RS-232串行通讯功能




    HB-5A液晶彩显型电子镇流器性能分析仪

    产品简介:
    HB-5A是HB-3A及HB-4A的升级产品,包容原HB-3A及HB-4A的全部功能和技术指标,采用大屏幕彩色液晶显示,不需接电脑便直接显示技术参数和波形。新增启动冲击电流分析、电流波形相位分析和灯电流半波差分析等最新国际标准必需测试功能。满足最新美国、欧洲和国内标准要求。精度:输入0.2级,输出2级。

    技术特性:
    本仪器无需电脑支持,可便携,适合研发、质检、商务现场测试
    画面直接指示键,可方便进入深层测试内容
    快捷测试功能按键,操作极为简单方便
    中英文快速转换键,更满足国际要求
    单次触发和保持键可随时捕捉测试信息




    示波器系列

    TDS1000B和TDS2000B系列示波器

    TDS1000B / TDS2000B 即时提高生产效率,难以置信的简便性。

    TDS1000B 和2000B系列示波器帮助您用更少的时间完成更多的工作。

    TDS1000B 和2000B系列提供了高达200 MHz的带宽,并标配多种使您的工作更简便的功能,包括USB连接能力、简单的用户界面、上下文相关帮助、探头检查向导和终身保修*。

    型号 带宽 取样速率 记录长度 通道数量
    TDS2024B 200 MHz 2.0 GS/s 2.5 K 4
    TDS2022B 200 MHz 2.0 GS/s 2.5 K 2
    TDS2014B 100 MHz 1.0 GS/s 2.5 K 4
    TDS2012B 100 MHz 1.0 GS/s 2.5 K 2
    TDS2004B 60 MHz 1.0 GS/s 2.5 K 4
    TDS2002B 60 MHz 1.0 GS/s 2.5 K 2
    TDS1012B 100 MHz 1.0 GS/s 2.5 K 2
    TDS1002B 60 MHz 1.0 GS/s 2.5 K 2
    TDS1001B 40 MHz 500 MS/s 2.5 K 2

    主要特点和优点

    • 使用USB闪存驱动器端口,迅速传送数据
    • USB即插即用PC连接能力,简便地存档和分析结果:
      • OpenChoice® 免费软件,捕获、保存和分析测量数据
      • NI SignalExpress™ TE (基本)免费软件,扩展分析功能
    • 数字实时(DRT)技术,一直在所有通道上获得快速可靠的性能
    • 简单的用户界面,设置和使用简便
    • 设计紧凑,提供了更多的工作空间
    • 标配使用终身保修*,降低拥有成本



    TPS2000 DPO 系列

    TPS2000TPS2000系列是世界上第一个拥有4条隔离通道、电池供电的全功能示波器,在设计、测试和安装先进的电子和工业电源系统和子系统时,允许您迅速处理面临的棘手挑战。这一示波器系列从工作台到实验室到现场,提供了您需要的性能、功能和可靠性,而且在设计中全面考虑了用户安全。



    TPS2000系列数字显示器
    型号
    技术特点
    TPS  2012
    100MHz带宽,2通道,1GS/s采样率,彩色显示屏。
    TPS  2014
    100MHz带宽,4通道,2GS/s采样率,彩色显示屏。
    TPS  2024
    200MHz带宽,4通道,2GS/s采样率,彩色显示屏。
    TPS2000系列附件和模块
    型号
    技术特点
    TDS2MEM
    存储与通讯模块,包括32MB CompactFlash卡,读卡器,RS-232
    和打印机并口,RS-232连接电缆,TDSPCI Openchoic pc通讯软件。
    TDS2CMAX
    存储与通讯模块,包括RS-232,GPIB和打印机并口,RS-232连接电缆,TDSPCI Openchoic pc通讯软件。
    P2200  1X/10X
    100MHz无电源压探头。
    TPS2PBND
    TPS系列示波器的 功率分析包。


    TDS3000B DPO系列

    TDS3000B功能强大,便于携带,价格低廉

    TDS3000B系列数字荧光示波器在一个电池供电的轻便设计中,同时融合了DPO、数字实时(DRT)取样技术、WaveAlert™、自动检测异常波形、OpenChoice®文档和分析解决方案及五种专用模块。

    TDS3000B系列数字荧光示波器(DPO)
    型号
    技术特点
    TDS3012B
    100MHz带宽,2通道,1.25GS/s采样率,10Kpts存储深度。
    TDS3014B
    100MHz带宽,4通道,1.25GS/s采样率,10Kpts存储深度。
    TDS3024B
    200MHz带宽,4通道2.5GS/s采样率,10Kpts存储深度。
    TDS3032B
    300MHz带宽,2通道,2.5GS/s采样率,10Kpts存储深度。
    TDS3034B
    300MHz带宽,4通道,2.5GS/s采样率,10Kpts存储深度。
    TDS3044B
    400MHz带宽,4通道,5GS/s采样率,10Kpts存储深度。
    TDS3052B
    500MHz带宽,2通道,5GS/s采样率,10Kpts存储深度。
    TDS3054B
    500MHz带宽,4通道,5GS/s采样率,10Kpts存储深度。


    TDS3000B系列附件
    型号
    技术特点
    TDS3VID
    高级视频应用模块,可指定行或场触发,MV/IRE数据测量读出功能,
    并配置75Ω终端
    TDS3GV
    GPIB+RS232+VGA接口
    TDS3AAM
    高级分析应用模块
    TDS3LIM
    极限测试模块
    TDS3PRT
    插入式热敏打印机
    TDS3BATB
    充电电池组
    TDS3CHG
    快速充电器
    AC300
    软包
    RM3000
    架装套件
    TDS3SDI
    串行数字视频模块
    TDS3TMT
    电信摸板测试模块


    DPO4000 系列示波器

    DPO4000可以大大改善整体电路调试质量。Wave Inspector®功能提供了一系列简便易用的工具,简化了波形数据的发现、查看、导航和分析工作。在处理当前最常见的串行总线时,如CAN、SPI和I²C,DPO4000也提供了一个理想选择。通过Wave Inspector独有的缩放、平移、播放、暂停、设置和标记功能,您将能够更迅速、更简便地完成对一长串数据记录的处理工作。

    • 350 MHz - 1 GHz的带宽
    • 所有通道上高达5 GS/s的取样速率
    • 所有通道上10 M的记录长度
    • 厚仅5.4"
    DPO4000系列数字荧光示波器
    型号
    技术特点
    DPO4032
    350MHz带宽,2通道,2.5GS/s数字荧光示波器
    DPO4034
    300MHz带宽,4通道,2.5GS/s数字荧光示波器
    DPO4054
    500MHz带宽,4通道,2.5GS/s数字荧光示波器
    DPO4104
    1GHz带宽,4通道,5GS/s 数字荧光示波器

      TDS5052






    TDS5000系列数字荧光示波器

    TDS5000系列数字荧光示波器提供了高达1 GHz的带宽、5 GS/s的实时取样速率、8 MB的记录长度和100,000 wfms/s的最大波形捕获速率。这种性能与业内领先的高级触发、直观的用户界面和开放的Microsoft Windows平台相结合,并采用紧凑的台式机形式,真正实现了物超所值。

    TDS5000B系列数字荧光示波器(DPO)
       TDS5000B系列DPO由专利的DPX技术驱动,每秒捕获1000000个波形,明亮的10.4“超大显示器,各种面向应用的软件解决方案Power,Jitter,DVD,
    USB,Hard Disk Rives.
    TDS5032B
    350MHz带宽,2通道,5GS/s数字荧光示波器
    TDS5032B  R3
    3保修期延长至三年
    TDS5034B
    350MHz带宽,4通道,5GS/s数字荧光示波器
    TDS5034B  R3
    保修期延长至三年
    TDS5052B
    500MHz带宽,2通道,5GS/s数字荧光示波器
    TDS5052B  R3
    保修期延长至三年
    TDS5054B
    500MHz带宽,4通道,5GS/s数字荧光示波器
    TDS5054B  R3
    保修期延长至三年
    TDS5054BE
    500MHz带宽,4通道,1GS/s数字荧光示波器
    TDS5054BE  R3
    保修期延长至三年
    TDS5104B
    1GHz带宽,4通道,1GS/s数字荧光示波器
    TDS5104B  R3
    保修期延长至三年
    TDS503XB  PW3
    功率测量软件
    TDS503XB  PS1
    功率测试套件(含接头、软件)





    DPO7000系列数字荧光示波器
    型号
    技术特点
    DPO7054
    500MHz,4通道,最大10GS/s数字荧光示波器
    DPO7104
    1GHz带宽,4通道,最大20GS/s数字荧光示波器
    DPO7254
    2.5GHz带宽,4通道,最大40GS/s数字荧光示波器



    示波器通用附件
    型号
    技术特点
    A621
    交流电流探头,1200A BNC接口,可用于示波器、示波表
    A622
    交直流电流探头,100A BNC接口,可用于示波器、示波表
    TCP202
    直流耦混合电流探头,DC-50MHZ带宽,最大电流15A
    TCP303
    高直流电流探头DC-15MHZ,连续150A直流测量功能
    TCP305
    高直流电流探头DC-50MHZ,连续50A直流测量功能
    TCP312
    高直流电流探头DC-100MHZ,连续30A直流测量功能
    YCPA300
    电流探头放大器DC-100MHZ,可与TCP312,TCP305和TCP303探头配合使用
    TCPA400
    电流探头放大器DC-50MHZ
    P3010
    无源探头10*,100MHZ
    P5050
    无源探头10*,500MHZ
    P5100
    探头型100*,250MHZ,2.5KV
    P5102
    高压探头用于THS700系列  100MHZ,1000V
    P5200
    差分探头,25MHZ
    P5205
    差分探头,100MHZ
    P5210
    差分探头50MHZ
    P6021
    电流探头60MHZ,50A
    P6022
    电流探头120MHZ,100A
    P6015A
    高压探头75MHZ,40KV
    P6105A
    无源探头,100MHZ
    P6109B
    无源探头,100MHZ
    P6117
    无源探头,200MHZ,用于THS700系列示波表
    P6137
    无源探头,400MHZ
    P6139A
    无源探头,500MHZ
    P6243
    有源探头,1MHZ
    P6245
    有源探头,1.5MHZ
    P6246
    差分探头,400MHZ
    P6247
    差分探头,1.6MHZ
    P6248
    差分探头,1.7MHZ





    数字示波器



    功能特点
    特点: (DS5202CA/DS5152CA/DS5102CA/DS5062CA)
    单次采样 1GSa/s ,等效采样率更高达 50GSa/s 。
    双通道,每通道带宽 200M(DS5202CA)/150M(DS5152CA)/100M(DS5102CA)/60M(DS5062CA) 。
    每通道具备 4K 的深度存储器。赋予更大的数据吞吐能力。
    垂直灵敏度 2mV ~ 5V/div; 时基范围 1ns ~ 50s/div 。
    10 组波形、 10 组设置存储和再现。
    20 种自动测量功能。
    波形处理,加、减、乘、除、反相的波形数学运算功能。
    边沿、视频、脉宽和延迟多种触发方式。
    高灵敏度的 X-Y 操作。
    内嵌数字滤波、失败检测、波形录制等多种功能。
    内嵌 FFT 频谱分析功能。
    多种语言菜单显示。
    内嵌 USB 接口,可选的 GPIB 、 RS232 通讯模块,失败检测模块。

    2. 性能参数 ( 型号: DS5202CA/DS5152CA/DS5102CA/DS5062CA)



    DS 5202CA

    DS5152CA

    DS 5102CA

    DS5062CA

    通道数

    2

    2

    2

    2

    模拟带宽

    200MHz

    150MHz

    100MHz

    60MHz

    垂直灵敏度

    2 mV/div to 5V/div

    时基范围

    1ns to 50s/div

    单次采样

    1GSa/s

    等效采样

    50GSa/s

    输入阻抗

    1M Ω //13pF

    输入通道耦合 A1 & A2

    直流、交流、接地

    触发类型

    边沿、视频、脉宽

    触发方式

    自动、普通、单次

    触发源

    CH1 、 CH2 、 Ext 、 Ext/5 、 Ext(50 Ω )

    水平精度

    ± 0.01%

    垂直分辨率

    8bit

    自动测量

    Vpp,Vamp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, Freq, Period, Risetime, Falltime,+Width, -Width, Overshoot,Preshoot,+Duty,-Duty,etc.

    数学操作

    加、减、乘、除、反相

    存储

    10 组波形、 10 种设置

    FFT

    Window

    Hanning, Hamming, Blackman-Harris, Rectangular

    采样点

    1024 points

    李沙育图形

    带宽

    200MHz

    150MHz

    100MHz

    60MHz

    相位差

    ± 3 degrees

    显示

    VGA 颜色, 320x240 分辨率

    电源

    全球通用, 100~225V/40W

    净重

    4.5Kg

    外观 (excl. handle)

    303mmx145mmx288mm

    附件

    (1:1 、 10:1) 探头 x2 , USB 接口,电源线 , 附件背包 , 说明书

    选件

    RS232 、 GPIB 通讯模块, PassFail 检测模块



    模拟示波器-620

    .频宽 20 MHz, 双频道.高感度 1mV/DIV . TV 分离同步. Z 轴输入功能. ALT 同步触发
    . CH1 信号输出

    CRT



    类型

    6 英寸内附刻度线之方形显示幕 ;
    标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分)

    Z 轴输入

    输入阻抗 : 约 47kΩ
    感度 : 5Vp-p 以上
    频宽 : DC ~ 2MHz

    垂直系统

    感度

    5mV ~ 5V/DIV +3%, x 5MAG+5%

    频宽

    DC (AC 10Hz) ~ 20MHz (-3dB)
    DC (AC 10Hz) ~ 7MHz (-3dB) x 5MAG

    上升时间

    17.5nS (50nS 在 x 5MAG)

    输入阻抗

    约 1MΩ

    输入耦合

    AC, DC, GND

    垂直模式

    CH1, CH2, DUAL (ALT/CHOP), ADD, CH2 INV

    水平系统

    扫描时间

    0.2μS ~ 0.5S/DIV+3%;
    100nS ~ 50mS/DIV+5% (x 10MAG);
    20nS ~ 50nS/DIV:未校正

    触发

    触发模式

    AUTO, NORM, TV-V, TV-H

    触发源

    CH1, CH2, ALT, LINE, EXT

    触发耦合

    AC

    触发斜率

    "+" 或 "-"

    X-Y 操作

    感度

    5mV ~ 5V/DIV+4%

    X 轴频宽

    DC ~ 500kHz

    相位差

    3o or less from DC ~ 50kHz

    讯号输出

    触发讯号输出

    电压 : 约 20mV/DIV into 50Ω

    校正端子输出

    1kHz 方波, 2Vpp+2%

    使用电源



    交流 115V/230V + 10%, 50/60Hz

    附件



    电源线 x 1 ;
    操作手册 x 1 ;
    测棒 (10:1/1:1) x 2

    尺寸及重量



    310(宽) x 150(高) x 455(长) mm
    约 8 公斤

    型号: 3401-F



    主要特点及优点:

    • 用途广泛的电压脉冲和码型发生器
    • 可设置脉冲参数,振幅、上升时间、下降时间、脉冲宽度和占空比
    • 脉冲和触发模式用于材料和器件的特性分析
    • 串行数据码型模拟,用于函数特性分析任务
    • 单通道或双通道信号输出选择
    • 1mHz - 165MHz频率输出范围
    • 独立可调的上升和下降时间
    • 3ns - 1000s脉冲宽度范围
    • 四种运行模式:脉冲、触发、码型、外部宽度
    • GPIB和USB接口
    • 2U全机架设计
    3400系列脉冲码型发生器是吉时利不断增长的具有脉冲能力的测量仪器产品线的新成员。它们让使用者能够通过仪器上直观的用户界面或GPIB和USB接口,灵活的控制各个脉冲参数,包括脉冲振幅、上升时间、下降时间、脉冲宽度和占空比。这些操作的灵活性,使3400系列仪器可以轻松适应多种不同的用户需求,包括纳米技术研究人员、研究和教育组织、半导体和射频器件的设计和开发部门。内置的码型产生能力简化了模拟串行数据码型,能够在不理想的情况下测试器件并测定它们的性能特征。

    3401型是单通道脉冲码型发生器。它能提供1mHz到165MHz的脉冲源,且振幅最高可达±10V (50Ω电源阻抗)或±20V (1kΩ电源阻抗)。脉冲宽度的可调范围从小于3ns到1000s,且上升时间短至2ns。
    相关应用:
    • 高速串行通讯特性分析
    • 纳米技术
    • 材料特性分析
    • 半导体
    • - charge pumping
    • - AC stress testing
     型号:3401-R


    主要特点及优点:

    • 用途广泛的电压脉冲和码型发生器
    • 可设置脉冲参数,振幅、上升时间、下降时间、脉冲宽度和占空比
    • 脉冲和触发模式用于材料和器件的特性分析
    • 串行数据码型模拟,用于函数特性分析任务
    • 单通道或双通道信号输出选择
    • 1mHz - 165MHz频率输出范围
    • 独立可调的上升和下降时间
    • 3ns - 1000s脉冲宽度范围
    • 四种运行模式:脉冲、触发、码型、外部宽度
    • GPIB和USB接口
    • 2U全机架设计
    3400系列脉冲码型发生器是吉时利不断增长的具有脉冲能力的测量仪器产品线的新成员。它们让使用者能够通过仪器上直观的用户界面或GPIB和USB接口,灵活的控制各个脉冲参数,包括脉冲振幅、上升时间、下降时间、脉冲宽度和占空比。这些操作的灵活性,使3400系列仪器可以轻松适应多种不同的用户需求,包括纳米技术研究人员、研究和教育组织、半导体和射频器件的设计和开发部门。内置的码型产生能力简化了模拟串行数据码型,能够在不理想的情况下测试器件并测定它们的性能特征。

    3401型是单通道脉冲码型发生器。它能提供1mHz到165MHz的脉冲源,且振幅最高可达±10V (50Ω电源阻抗)或±20V (1kΩ电源阻抗)。脉冲宽度的可调范围从小于3ns到1000s,且上升时间短至2ns。
    相关应用:
    • 高速串行通讯特性分析
    • 纳米技术
    • 材料特性分析
    • 半导体
    • - charge pumping
    • - AC stress testing

    型号: 3402-F
    主要特点及优点:

    • 用途广泛的电压脉冲和码型发生器
    • 可设置脉冲参数,振幅、上升时间、下降时间、脉冲宽度和占空比
    • 脉冲和触发模式用于材料和器件的特性分析
    • 串行数据码型模拟,用于函数特性分析任务
    • 单通道或双通道信号输出选择
    • 1mHz - 165MHz频率输出范围
    • 独立可调的上升和下降时间
    • 3ns - 1000s脉冲宽度范围
    • 四种运行模式:脉冲、触发、码型、外部宽度
    • GPIB和USB接口
    • 2U全机架设计
    3400系列脉冲码型发生器是吉时利不断增长的具有脉冲能力的测量仪器产品线的新成员。它们让使用者能够通过仪器上直观的用户界面或GPIB和USB接口,灵活的控制各个脉冲参数,包括脉冲振幅、上升时间、下降时间、脉冲宽度和占空比。这些操作的灵活性,使3400系列仪器可以轻松适应多种不同的用户需求,包括纳米技术研究人员、研究和教育组织、半导体和射频器件的设计和开发部门。内置的码型产生能力简化了模拟串行数据码型,能够在不理想的情况下测试器件并测定它们的性能特征。


    相关应用:
    • 高速串行通讯特性分析
    • 纳米技术
    • 材料特性分析
    • 半导体
    • - charge pumping
    • - AC stress testing
    型号: 3402-R
    主要特点及优点:
    • 用途广泛的电压脉冲和码型发生器
    • 可设置脉冲参数,振幅、上升时间、下降时间、脉冲宽度和占空比
    • 脉冲和触发模式用于材料和器件的特性分析
    • 串行数据码型模拟,用于函数特性分析任务
    • 单通道或双通道信号输出选择
    • 1mHz - 165MHz频率输出范围
    • 独立可调的上升和下降时间
    • 3ns - 1000s脉冲宽度范围
    • 四种运行模式:脉冲、触发、码型、外部宽度
    • GPIB和USB接口
    • 2U全机架设计
    3400系列脉冲码型发生器是吉时利不断增长的具有脉冲能力的测量仪器产品线的新成员。它们让使用者能够通过仪器上直观的用户界面或GPIB和USB接口,灵活的控制各个脉冲参数,包括脉冲振幅、上升时间、下降时间、脉冲宽度和占空比。这些操作的灵活性,使3400系列仪器可以轻松适应多种不同的用户需求,包括纳米技术研究人员、研究和教育组织、半导体和射频器件的设计和开发部门。内置的码型产生能力简化了模拟串行数据码型,能够在不理想的情况下测试器件并测定它们的性能特征。


    相关应用:
    • 高速串行通讯特性分析
    • 纳米技术
    • 材料特性分析
    • 半导体
    • - charge pumping
    • - AC stress testing


    GW固纬信号产生器系列
     GRG-450B
    简介
    射频信号产生
    繵籴100kHz~150MHz
    场绮硕秸跑:0~100%器

    特点
    . 频率范围:100kHz ~ 150MHz (谐波至 450MHz)
    . 内/外部振幅调变:0 ~ 100%
    . 提供外部频率计数器之频率监视输出




    规格

    主要输出
    频率 100kHz ~ 150MHz (谐波可至 450MHz)
    范围 A 100 ~ 290kHz
    B 290 ~ 900kHz
    C 0.9 ~ 3.0MHz
    D 3.0 ~ 11MHz
    E 10 ~ 35MHz
    F 32 ~ 150MHz
    (96 ~ 450MHz, 为校正谐波)
    准确度 +5%
    位准 100mVrms approx up to 35MHz
    位准控制 High/Low 可选择且具微调控制钮
    振幅调变
    内部 频率:1kHz
    百分比:最大 30% 且可调
    外部 频率:50Hz to 20kHz
    感度:小于 1Vrms
    AUX 输出
      Audio 输出频率:1kHz
    位准:最小 1Vrms, 固定
    频率监视
      频率:振荡频率
    位准:最小 50mVrms
    使用电源
      交流 100/115/230V +10%, 50/60Hz
    附件
      电源线 x 1,
    操作手册 x 1,
    测试线 GTL-110 x 1
    尺寸及重量
      247(宽) x 158(高) x 140(长) mm
    约 2.5 公斤

    SFG-2004 数位合成函数信号产生

    特点
    • 直接数位合成技术及FPGA晶片设计
    • 频率范围:0.1Hz~4MHz
    • 频率解析度:100mHz
    • 频率准确度及飘移度:+/-20ppm
    • 低失真正弦波:-55dBc,0.1Hz~200kHz
    • 输出波形:正弦波、方波、三角波
    • 具TTL及CMOS OUT
    • 前面板可设定十组储存及呼叫操作记忆
    规格

    主输出


    频率范围(正弦波 ,方波) 0.1Hz~4MHz
    频率范围(三角波 ) 0.1Hz~1MHz
    解析度 0.1Hz
    频率稳定度 ± 20 ppm
    频率准确度 ± 20 ppm
    长时间准确度 ± 5 ppm / year
    波形种类 正弦波, 方波, 三角波
    输出振幅 10Vpp(含 50Ω负载)
    振幅对频率平坦度(相对于1kHz正弦波) <± 0.3dB,0.1Hz~1MHz; <± 0.5dB,1MHz~4MHz; <± 2dB, 4MHz~10MHz
    输出阻抗 50Ω±10%
    输出衰减器 -20dB±1dB×2
    直流抵补范围 <-5V~>+5V(含 50Ω负载)
    周期比调整范围 20% to 80% below 1MHz (方波才有)
    周期比解析度 1%
    频率显示器 9位数LED 显示
    正弦波

    谐波失真 -55dBc,0.1Hz~200kHz; -40dBc,0.2MHz~4MHz; -30dBc,4MHz~10MHz
    (此为输出准位最大值到十分之一值之规格且TTL/CMOS OFF)
    三角波


    线性度 ≧98%,0.1Hz~100kHz;≧95%,100kHz~1MHz
    方波
    对称性 ± 1% of period +4ns to 0.1Hz~100kHz
    上升及下降时间 : ≦25ns在最大输出时 (含 50Ω负载)
    CMOS 输出

    输出准位

    4Vpp±1Vpp~14.5Vpp±0.5Vpp 可调整 ; 上升及下降时间 : ≦120ns
    TTL 输出
    输出准位 ≧3Vpp ; 输出推力 : 20 TTL load ; 上升及下降时间 : ≦25ns
    记忆储存
    储存及呼叫功能 10 组设定记忆
    输入电源 AC115V, 230V±15%, 50/60Hz

    附件
      操作手册×1
    电源线×1
    GTL-101×1
    外观尺寸 107(W)×266(H)×293(D) m/m
    Approx. 3.1kg




    SFG-2007
    特点
    • 直接数位合成技术及FPGA晶片设计
    • 频率范围:0.1Hz~7MHz
    • 频率解析度:100mHz
    • 频率准确度及飘移度:+/-20ppm
    • 低失真正弦波:-55dBc,0.1Hz~200kHz
    • 输出波形:正弦波、方波、三角波
    • 具TTL及CMOS OUT
    • 前面板
    美国泰克 Tektronix 发生器
    AFG3000系列任意波形/函数发生器(AFG3021,AFG3022,AFG3101,AFG3102,AFG3251,AFG3252)
      AFG3021 AFG3022 AFG3101 AFG3102 AFG3251 AFG3252
    道数 1 2 1 2 1 2
    波形 12 种标准波形,包括正弦波,方波,脉冲,三角波等等 12 种标准波形,包括正弦波,方波,脉冲,三角波等等 12 种标准波形,包括正弦波,方波,脉冲,三角波等等
    正弦波/方波/脉冲 1 mHz to 25 MHz
    1 mHz to 12.5 MHz
    1 mHz to 100 MHz
    1 mHz to 50 MHz
    1 mHz to 240 MHz
    1 mHz to 120 MHz
    脉冲宽度/上升时间/下降时间 30 ns to 999 s
     18 ns to 625 s variable
    8 ns to 999 s
     5 ns to 625 s variable
    4 ns to 999 s
     2.5 ns to 625 s variable
    任意波垂直分辨率,波形存储点数,采样率 1 mHz to 12.5 MHz
    14 bits
    2 to 64K: 250 MS/s
    1 mHz to 50 MHz
    14 bits
    2 to ≤ 16K: 1 GS/s
    > 16K to 128K: 250 MS/s
    1 mHz to 120 MHz
    14 bits
    2 to ≤ 16K: 2 GS/s
    > 16K to 128K: 250 MS/s
    波形幅度(in 50 Ω) 10 mVpp to 10 Vpp 20 mVpp to 10 Vpp ≤ 200 MHz: 50 mVpp to 5 Vpp
    > 200 MHz: 50 mVpp to 4 Vpp
    调制 AM, FM, PM, FSK, PWM, Burst AM, FM, PM, FSK, PWM, Burst AM, FM, PM, FSK, PWM, Burst
    扫频 Lin, Log Lin, Log Lin, Log
    远控接口 USB USB, GPIB, LAN USB, GPIB, LAN

    AFG310函数发生器/任意波形信号发生器
    可编程序任意函数发生器特点:
    一台仪器,两种功能
    -函数发生器
    -任意波形发生器
    AFG320可编程序任意函数发生器提供两条独立的通道
        可通过GPIB接口从任何Tektronix数字式示波器内直接下装波形 随机提供Windows环境下使用的WaveWriterTM波形编辑软件,可随意生成和编辑任意波形.
        可通过前面板使用各项功能,其中包括波形生成和编辑功能 可选购适用于系统应用环境的安装架
    应用领域:
    设计与测试
    汽车制造业
    工业
    生物医学
    传感器仿真
    制造模拟试验
    函数发生器

        AFG300可编程序任意函数发生器系列产品是一种性能高超的16兆赫函数发生器,具有内装式任意波形生成功能.这种仪器支持各种标准波形,其中包括:正弦波、方波、三角波、斜波、脉冲、DC和噪声等波形。此外,该仪器还具有扫频功能以及三种工作方式:连续、触发和突发。
    任意波形生成:

        AFG300可编程序任意函数发生器系列产品具有16MS/s的取样速率、12位的垂直分辨能力以及能保持四个16,384点波形的非易失性存储器.因此,AFG300可编程序任意函数发生器系列产品是模拟复杂波形的强力工具。检验人员可在Windows环境下用随机提供的WaveWriterTM波形编辑软件生成波形,并可从泰克数字式存储示波器(TektronixDSO)中直接下载波形或通过前面板输入波形。

    波形输入功能:
       AFG300可编程序任意函数发生器系列产品支持波形输入功能,可能过GPIB从泰克数字式存储示波器(TDS系列及2400系列)和任意波形发生器(AWG2000系列和AFG 2000系列)中接收各种波形。这种波形输入能力使得AFG300可编程序任意函数发生器系列产品成为泰克数字式存储示波器(TektronixDSO)产品的最佳附件。

    技术指标:

    输出通道 AFG310 1
    AFG320 2
    标准波形 正弦波、方波、三角波、斜波、脉冲、DC和噪声
    任意波形 波形长度

    10至16384点
    重直分辨率

    12位
    取样速率

    16MS/s
    非易失性存储器 四个16K波形
    输出频率

    正弦波、方波

    16MHz
    三角波、斜坡、脉冲 10mHz至100kHz
    噪声(高斯) 最大8MHz带宽
    任意波形


    重复速度 1.6MHz.
    分辨率

    7数位
    精确度. 50ppm
    输出特性

    振幅(除50Ω) 50mVp-p到10Vp-p
    精确度 1kHz无偏置时为±(设定值的1%+5mV)
    平直度(当相对于1kHz的振幅为1V时)

    <100kHz:±1%
    100kHz至1MHz:±1.5%
    1MHz至16MHz:±3%
    偏置(除50Ω)

    505mVp-p至10Vp-p振幅:锋值振幅+偏置限度为+5V或-5V
    50mVp-p至500mVp-p振幅:-0.75V至+0.75V.
    精确度

    ±(设定值的1%+5mV)
    分辨率

    5mV
    输出阻抗 50Ω
    隔离

    最大峰值42V(对地)
    相位

    范围 ±360度
    分辨率 1度
    正弦波光谱纯度 谐波失真

    DC至20kHz:-70dBc.
    20kHz至100kHz:-60dBc
    100kHz至1MHz:-45dBc
    1MHz至16MHz:-35dBc
    总谐波失真

    20kHz:振幅1V时为0.05%
    信号特性 方波

    上升/下降时间:≤20ns
    过冲:<2%
    脉冲 上升/下降时间

    <100ns
    占空因数 周期的1%至99%
    三角波、斜波、脉冲、任意
    拦动 100kHz时为2ns
    调制 AM 仅限外部
    载波 可达16MHz
    调制 任何内部波形加任意波形
    频率 DC可达20kHz
    深度 1V:100%
    0V:50%
    -1V:0%
    100%调制需2Vp-p

    FM 仅限内部
    调制
    正弦波、方波、三角波、任意波形
    频率 10mHz至10kHz
    偏差 10mHz至8MHz
    FSK(移频键控)

    仅限内部
    方式 触发、突发
    频率范围 10mHz至16MHz
    键控速率 10mHz至50kHz
    键数量 2
    扫频 类型 线性或对数
    方向 上或下
    启动/停止频率 10mHz至16MHz
    时间 1ms至100s
    方式 连续、触发、突发

    工作方式 连续 所选波形连续输出
    触发 所选波形在每次触发时与确定的周期数一起输出
    载波频率 可达16MHz
    计数 1至60,000周期/突发(100s最大、正弦波和方波除外)或无限
    起动相位 -360至+360度
    触发源 手动、外部
    输入/输出 前面板 主要输出 通道1、通道2(仅限AFG320型)
    外部触发(突发)输入 TTL输入
    脉冲宽度 最小1μs
    10kΩ输入阴抗
    后面板 同步输出 TTL电平
    外部AM调制 2Vp-p=100%调制
    10kΩ输出阻抗
    GPIB接口(IEEE 488.2)
    存储器 类型 非易失性
    设定值存储量 20
    任意波形存储量 4
    环境

    EMC

    安全

    温度范围 操作 0°至+50℃
    非操作 -20°至+60℃
    湿度操作 +40℃或以下:0至95%
    +40℃至+50℃:0至75%
    随机震动 操作 0.31gRMS,5至500Hz,10分钟
    非操作 2.46gRMS,5至500Hz,10分钟
    冲击 非操作 294m/s2(30G),半正弦,持续时间11ms
     EMC合格性 符合89/396/EEC电磁兼容性指导性标准意向.
    意大利亚AN/NZS 2064.1/2
    安全合格性 UL1244.
    CSA-C22.2 No.231
    EN 61010-1
    电源线电压 -90至132VAC,180至250VAC
    线路频率 90至250V:48至63Hz
    90至127V:48至440Hz
    物理特性 高99mm*宽214mm*长411mm
    重量 净重 AFG310 5.4公斤
    保修期 三年,包括部件和人工

    GFG-3015函数信号产生器
    特色
    频率范围 0.01Hz~15MHz
    最大频率解析度可达10mHz
    可同时显示设定频率及设定振幅
    内建6位数计数器, 可计数高达150MHz之频率
    输出波形包含: 正弦波, 方波, 三角波, Ramp, 脉冲波, AM, FM, 扫描功能, 触发输出以及Gate / Burst
    VCF for 100:1 外部端频率控制
    INT/EXT, AM/FM Modulation
    GCV 同步输出功能
    连续可调直流飘移控制
    提供SYNC输出功能
    LIN/LOG扫描模式
    输出过载保护功能
    内建RS-232C通讯介面




    主要规格
    输出波形
    正弦波, 方波, 三角波, ±Ramp, 脉冲波, AM, FM, 扫描功能, 触发, Gate, Burst
    频率范围
    10mHz~15MHz共8档(自动选择)
    频率解析度
    15MHz~150kHz(100Hz);1.5MHz~15kHz(10Hz); 150kHz~1.5kHz(1Hz);15kHz~150Hz(0.1Hz);1.5kHz~15Hz(10mHz); 150Hz~1.5Hz(10mHz);15Hz~0.15Hz(10mHz); 1.5Hz~0.01Hz(10mH)
    频率误差
    0.02% + 5位数
    输出阻抗
    50Ω ±10%
    输出振幅范围
    10.00V~0.01V(加50Ω负载) 4 amplitude ; |Vac peak|+|Vdc|=5V
    解析度: 10mV (10.00V~0.01V)
    输出振幅误差
    于 10Hz~1MHz 时 ≦3% ± 5位数 ; 于 1MHz~15MHz 时 ≦10% ± 5位数
    振幅单位
    Vpp, Vrms, dBm
    直流飘移
    -5V~+5V(加50Ω负载) ; 解析度10mV
    直流飘移误差
    最小振幅 ≦3% ± 3位数
    周期控制
    80%:20%:80% 至 1MHz ; 解析度1%
    周期解析度
    于 50% 周期时 ≦1% ~ 1MHz
    显示器
    双显示7段显示器, 频率:6位数, 振幅:4位数

    正弦波

    失真度
    ≦ 0.5%(-46dB) THD from 10Hz to 100kHz ;
    ≦-30dBc to 15MHz (spec. applied form 1Vpp~10Vpp)

    三角波
    线性误差
    于100Hz满刻度输出时 <1%

    方波
    非对称性
    ±1% of period + 3ns
    上升/下降时间
    < 18nS

    SYNC 输出
    组抗
    50Ω±10%
    位准
    开回路 > 1Vpp

    调变特性
    类型
    AM, FM, Sweep, Trigger(int/ext), Gate or Burst (implement by trigger type)
    波形
    Sine, square, triangle, ramp or Variable Symmetry Pulse
    频率比例范围
    10mHz~10kHz in 3 Frequency Range (自动切换)
    频率比例误差
    5% ± 1位数
    频率比例解析度
    10.0kHz~0.1kHz(100Hz);
    99Hz~1Hz(0.1Hz);
    0.99Hz~0.01Hz(0.01Hz)
    对称性
    90%:10%:90% ; 解析度: 1%
    对称性误差
    ±1位数 (≦±1%)
    输出位准
    加入 10KΩ 负载时 ≧ 1Vp-p
    正弦波失真度
    10Hz~10kHz ≦1%

    振幅调变
    Depth
    0~100%
    调变频率
    0.01Hz~10kHz(INT) DC~1MHz(EXT)
    载波3dB频宽
    <100Hz to >5MHz
    外部输入端灵敏度
    100%调变时 ≦10Vp-p

    频率调变
    误差
    0 ~ ±5%
    调变频率比例
    0.01Hz~10kHz(INT) DC~50kHz(EXT)
    外部输入端灵敏度
    ≦5Vpp for 15% deviation

    扫描特性
    扫描范围
    15MHz~150kHz ; 1.5MHz~15kHz ; 150kHz~1.5kHz ; 15kHz~150Hz ; 1.5kHz~15Hz ; 150Hz~1.5Hz ; 15Hz~0.15Hz ; 1.5Hz~0.01Hz
    扫描宽度
    >100:1 (in same frequency range)
    扫描比例
    0.01Hz~10kHz
    对称性控制
    90%:10%:90% ; 解析度: 1%
    模式
    Linear / Log 扫描
    扫描输出
    0 to ≧-5Vp-p into 10KΩ

    触发特性
    起始/截止相位范围
    80°~90°
    比例
    0.1Hz~10kHz
    频率范围
    0.1Hz~1MHz (Useful to 10MHz)
    外部触发频率范围
    DC~1MHz, 相容于TTL输入位准




    网站首页  |  主目录(请打开)  |  最新消息  |  焊接工具系列  |  台湾Satlon胶水系列  |  化工辅料  |  锡炉  |  进口剪钳  |  钳子/五金工具  |  仪器仪表  |  文件下载  |  联系我们  |  网站地图  |  手机版
      简体版     繁體版     English
    Powered by DIYTrade.com
